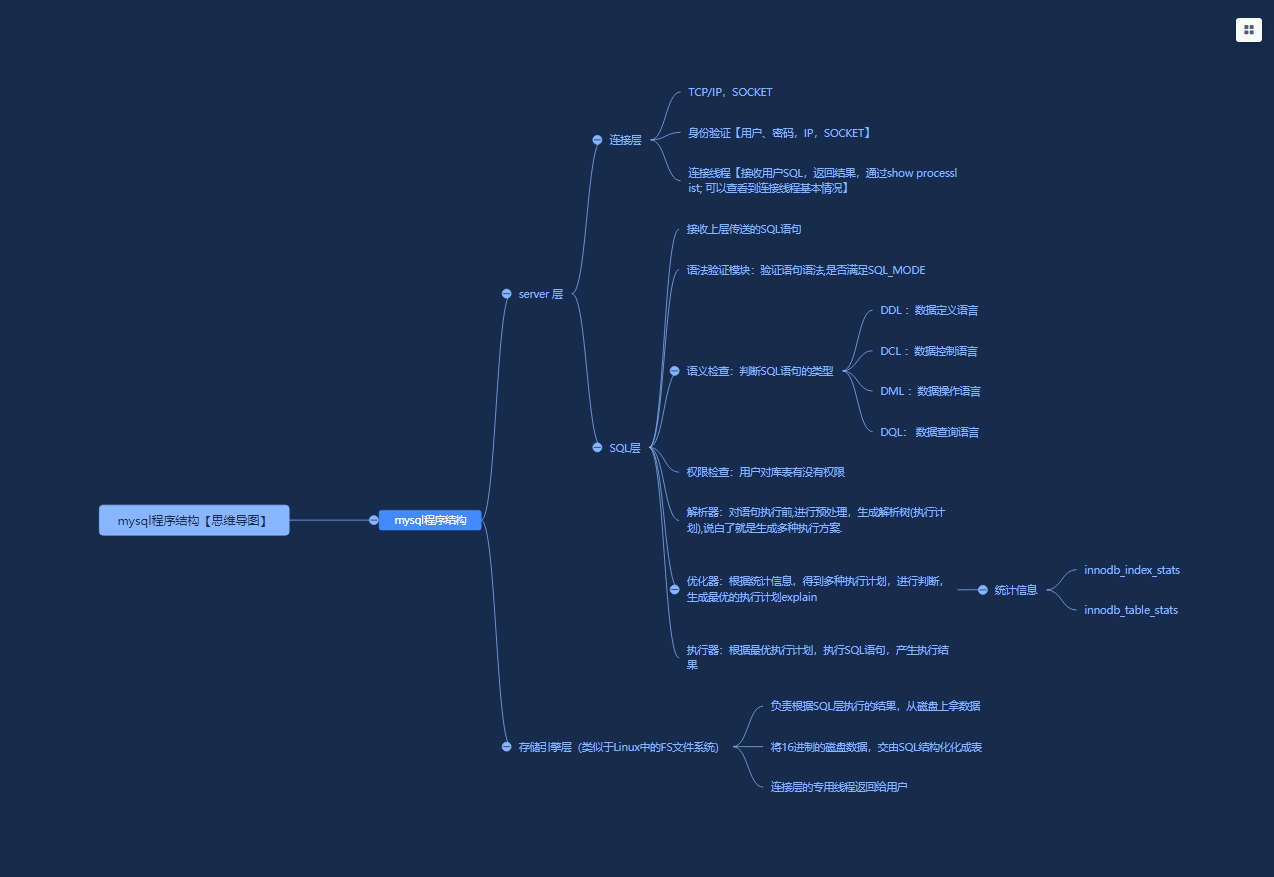

mysql程序结构 【思维导图】

 一条SQL语句的执行过程

连接层 (1)提供连接协议:TCP/IP 、SOCKET (2)提供验证:用户、密码,IP,SOCKET (3)提供专用连接线程:接收用户SQL,返回结果
通过以下语句可以查看到连接线程基本情况 mysql> show processlist;

 SQL层 (重点)

(1)接收上层传送的SQL语句 (2)语法验证模块:验证语句语法,是否满足SQL_MODE(SQL 语句运行的规则) (3)语义检查:判断SQL语句的类型
DDL :数据定义语言 DCL :数据控制语言 DML :数据操作语言 DQL: 数据查询语言 ....
(4)权限检查:用户对库表有没有权限 (5)解析器:对语句执行前,进行预处理,生成解析树(执行计划),说白了就是生成多种执行方案. (6)优化器:根据解析器得出的多种执行计划,进行判断,选择最优的执行计划  代价模型:资源(CPU IO MEM)的耗损评估性能好坏
(7)执行器:根据最优执行计划,执行SQL语句,产生执行结果
执行结果:在磁盘的xxxx位置上 (8)提供查询缓存(默认是没开启的),会使用redis tair替代查询缓存功能 (9)提供日志记录(日志管理章节):binlog,默认是没开启的。

存储引擎层(类似于Linux中的FS文件系统)

(1)负责根据SQL层执行的结果,从磁盘上拿数据。 (2)将16进制的磁盘数据,交由SQL结构化成表(转化成人类可读)。 (3)连接层的专用线程返回给用户。

mysql程序结构 【思维导图】
