在Proxmox VE下开启vGPU – Tesla P4为例

对于 Proxmox VE 8，需要使用16.0+版本的 vGPU 驱动程序，低版本的驱动程序不支持 Linux 6.x 内核

最近我刚升级了我的 NAS 主机，并且购买了一块 Tesla P4 显卡。我想把 vGPU 分配给虚拟机上的 Jellyfin 容器硬解使用，经过几天的研究，我简单总结了使用方法。关于如何使用硬解，我会在下一篇文章中进行说明。

术语说明

简单介绍后面内容中的几个术语：

• vGPUvGPU 技术通过将硬件 GPU 分割成多个虚拟 GPU 以支持多个虚拟机。每个虚拟 GPU 可以被分配给不同的虚拟机，从而使多个虚拟机拥有“独显”。
• vGPU-unlock从硬件上来看，同代的数据中心显卡和消费者显卡 GPU 架构是一样的，只是驱动层限制了支持的特性。通过修改型号与宿主驱动等方式，将消费级显卡伪装成具有相同核心型号的专业卡，使得普通消费者显卡也可以支持虚拟化；对于虚拟机，同时在 vGPU 启动前后进行 hook，绕过特定检查、汇报虚假结果等，使得虚拟机的 vGPU 能正常启动。目前支持的消费卡型号可以参考此文章。
• vGPU 授权机制在宿主机上，驱动无需授权。不过，只有企业级 GPU 能够被 vGPU 宿主机驱动所识别，消费级显卡无法合法地用于 vGPU 硬件。在虚拟机上，使用 vGPU 客户端驱动需要获得 NVIDIA 授权。不同能力的 vGPU 子设备被分为 A、B、C、Q 四类，并对应不同的授权费用。未获得授权的驱动会逐渐降低 vGPU 子设备的性能，最终导致无法使用。在几种 vGPU 类型中，覆盖应用场景最广的是 Q 型 vGPU，授权为 vWS。

安装流程

关于 PVE 使用 GPU 有三种方法：

• 显卡直通
• 普通显卡 + vGPU-unlock
• 数据中心显卡 vGPU

Tesla P4 是数据中心卡，原生支持 vGPU 功能，所以本文不涉及 vGPU-unlock，如需了解可以参考 PolloLoco 的 NVIDIA vGPU Guide。

宿主机

• 主板 BIOS 配置需要开启 IOMMU / VT-d、Above 4G Decoding、SR-IOV，不同的主板选项所在位置可能不同，需要自行查找。IOMMU 是一种地址映射技术，而 VT-d 是 Intel 对该技术的别称；Above 4G Decoding 关系到 PCI-E 设备 RAM 的 64 位寻址能力，通常用于需要让 CPU 访问全部显存的场景，使用 vGPU 时推荐开启；SR-IOV 允许一个 PCI-E 设备被多个虚拟机使用，常用于网卡等设备共享。
• PVE 宿主机配置

# 把下面几行追加到 /etc/modules 里，用于加载所需的内核模块
vfio
vfio_iommu_type1
vfio_pci
vfio_virqfd

# 屏蔽开源驱动
echo "blacklist nouveau" >> /etc/modprobe.d/pve-blacklist.conf

# 开启IOMMU，参考：https://foxi.buduanwang.vip/yj/561.html
## AMD主板可能需要修改为：quiet amd_iommu=on iommu=pt pcie_acs_override=downstream，否则部分PCI设备可能会在同一个分组内，直通时会直通整个设备

# 安装依赖包
apt install build-essential dkms mdevctl pve-headers-$(uname -r)

# 重启机器
reboot

• 安装 NVIDIA Host 驱动
• NVIDIA 官网的驱动是非公开的，你需要注册 NVIDIA 商业账户才可访问；当然你也可以去网上寻找驱动包，比如：APQA 网盘、GitHub 等

# 本次安装环境：PVE版本7.4-3，Linux内核版本5.15.107-2，驱动版本15.1
chmod +x NVIDIA-Linux-x86_64-430.67-vgpu-kvm.run
./NVIDIA-Linux-x86_64-430.67-vgpu-kvm.run

# 安装过程完成后可以使用以下命令验证
$ dkms status
nvidia, 525.85.07, 5.15.107-2-pve, x86_64: installed
$ nvidia-smi
+-----------------------------------------------------------------------------+
| NVIDIA-SMI 525.85.07    Driver Version: 525.85.07    CUDA Version: N/A      |
|-------------------------------+----------------------+----------------------+
| GPU  Name        Persistence-M| Bus-Id        Disp.A | Volatile Uncorr. ECC |
| Fan  Temp  Perf  Pwr:Usage/Cap|         Memory-Usage | GPU-Util  Compute M. |
|                               |                      |               MIG M. |
|===============================+======================+======================|
|   0  Tesla P4            On   | 00000000:81:00.0 Off |                    0 |
| N/A   53C    P8    12W /  75W |   1899MiB /  7680MiB |      0%      Default |
|                               |                      |                  N/A |
+-------------------------------+----------------------+----------------------+


• 划分 PCI-E 设备给虚拟机

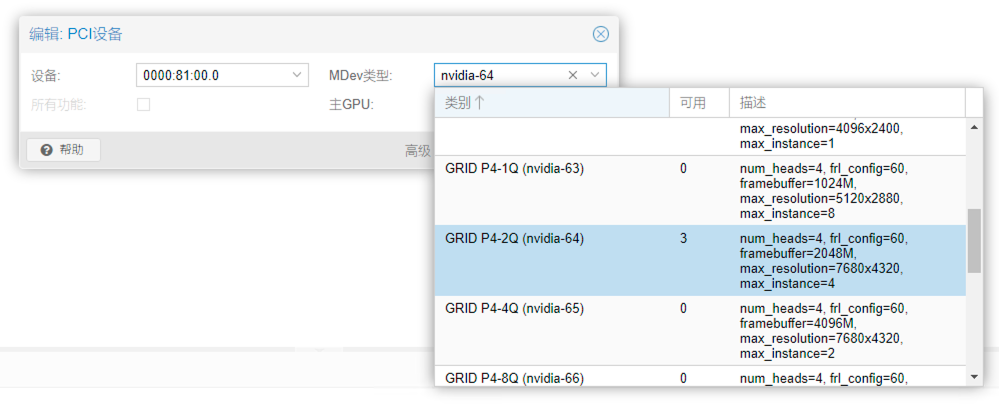

• 通过 mdevctl types | grep '^[^ ]*$' 查看所有生成了 mdev 的 PCI 设备 ID，然后通过 PVE 网页控制台给虚拟机分配 PCI 设备，设备选择刚才查到的设备 ID。该处的 MDev 字段，后面半段的数字为显存容量，字母为 vGPU 类型，这里选 Q 全能型即可，显存按需分配。

虚拟机

下面来到虚拟机的部分，从下载的驱动包内，找到文件名包含 grid 的对应系统驱动包，上传至虚拟机。

Windows

双击运行直接根据引导安装即可，安装完成后打开 PowerShell，输入命令：

nvidia-smi.exe # 验证是否安装成功
nvidia-smi.exe -q | Select-String License # 查看授权，Unlicensed (Unrestricted) 表示未授权

至此驱动安装已经完成，下一节再来解决授权的问题。

Linux

此处以 Debian 系统演示，理论兼容 Ubuntu。其他发行版的用户请酌情微调命令。

# 和宿主安装驱动相似，禁用 nouveau 并安装必须软件包
echo "blacklist nouveau" >> /etc/modprobe.d/blacklist.conf
apt install build-essential gcc-multilib dkms mdevctl
update-initramfs -k all -u
reboot

# 重启完成后安装 Guest 驱动
chmod +x NVIDIA-Linux-x86_64-430.63-grid.run
./NVIDIA-Linux-x86_64-430.63-grid.run

# 验证安装是否成功
dkms status
nvidia-smi
nvidia-smi -q | grep License # 查看授权，Unlicensed (Unrestricted) 表示未授权

至此驱动方面的安装已经完成，下面来获取授权。

授权流程

授权方法分为如下几种方式：

1. 向 NVIDIA 申请 90 天 free license（NVIDIA 中国只面向企业用户发放免费授权，个人可以尝试去海外官网申请），到期后购买 license
2. Rust-based vgpu_unlock，通过 vGPU 伪装，从而可以在虚拟机使用不需要授权的消费级显卡驱动，此方式是唯一支持消费级显卡的方式
3. vGPU_LicenseBypass，此方式将不限制性能的时间从 20 分钟延长为一天，并且每天定时重启驱动，以达成一直不受限的目地，但不适合需要长时间运行 GPU 的场景
4. FastAPI-DLS，此方式通过模拟正规流程的激活服务器，对虚拟机进行许可证授权，支持容器部署

对于原生支持 vGPU 的显卡而言，使用 FastAPI-DLS 为最优解，整套方案除授权服务器虚假外与正规流程无异。而且只要不更新虚拟机驱动，证书验证算法不变，理论具有等同于正规授权的稳定性。

搭建授权服务器

1. 首先安装容器环境，此步略过。
2. 启动容器，原项目需要自行创建证书，这里使用一个二次封装的免证书容器镜像。

# 此处的DLS_URL与DLS_PORT是后续生成授权文件，告知Guest如何访问授权容器IP地址和端口
docker run -d -e DLS_URL=10.0.0.6 -e DLS_PORT=443 -p 443:443  makedie/fastapi-dls

获取授权

Windows使用管理员身份启动 PowerShell 执行如下命令

# <ls-hostname-or-ip>为你的授权服务IP端口
curl.exe --insecure -L -X GET https://<dls-hostname-or-ip>/-/client-token -o "C:\Program Files\NVIDIA Corporation\vGPU Licensing\ClientConfigToken\client_configuration_token_$($(Get-Date).tostring('dd-MM-yy-hh-mm-ss')).tok"

Restart-Service NVDisplay.ContainerLocalSystem
nvidia-smi.exe -q | Select-String License # 查看授权状态

Linux

root 执行如下命令

# <ls-hostname-or-ip>为你的授权服务IP端口
curl --insecure -L -X GET https://<dls-hostname-or-ip>/-/client-token -o /etc/nvidia/ClientConfigToken/client_configuration_token_$(date '+%d-%m-%Y-%H-%M-%S').tok

service nvidia-gridd restart
nvidia-smi -q | grep License # 查看授权状态
