dell服务器使用IDRAC配置RAID独立冗余磁盘阵列步骤

说明:当硬盘连接到阵列卡(RAID)上时,操作系统将不能直接看到物理的硬盘,因此需要创建成一个一个的被设置为RAID0、1或者5等的逻辑磁盘Logic Drive(也叫容器Container、虚拟磁盘Virtual Drive,不同阵列卡厂商叫法不同)

1.RAID0 是把两块物理盘组合成一块逻辑盘用,因此容量相当于等于二者之和,IO的读写也提高了(因为可以同时把数据分成两部分各写入两块物理盘中),但是安全性反而降低了,因为一旦其中一块盘坏了,整个逻辑盘就坏了;
总结:在不担心数据安全的情况下,RAID0是最佳的选择。
2.RAID1 是把两块物理盘做成完全相同的镜像,因此逻辑盘的容量仅相当于一块硬盘的大小,但是安全性却很高,任何其中一块盘坏掉,数据都没有影响,冗余程度1/2,找一块新盘换上去数据又可以自动重构,缺点就是牺牲了容量,以及降低了数据写入的IO(因为必须把每一份数据同时都写入到两块硬盘中);
总结:在优先考虑数据安全且不需要保证磁盘性能与容量的情况下,RAID1是最佳选择。
3.RAID5 是把三块物理盘做成一个逻辑盘用,其中有近一块盘的容量用来做奇偶校验,因此容量仅相当于两块硬盘,但支持其中一块硬盘损坏,冗余程度1/3,整体性能相当于介于RAID0与RAID1之间,属于性价比较高的一种RAID;
总结:在经济情况不太充裕的情况下既想保障磁盘性能与容量又想保障数据的安全,RAID5是最佳的选择。
4.RAID10 则由RAID0与RAID1组合构成,因此需要四块物理盘来构成一个逻辑盘,它集合了RAID0和RAID1的优点,既提升了IO的读写速度,又保障了数据的安全,可以有两块物理盘损坏,冗余程度1/2,缺点嘛显而易见,就是成本很高,且牺牲了两块硬盘的容量。
总结:在不差钱的情况下,RAID10是最佳的选择。

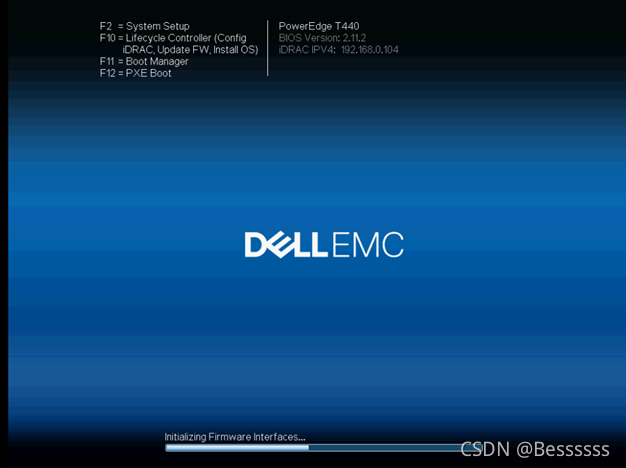

开机按F2 进入管理界面

dell服务器使用IDRAC配置RAID独立冗余磁盘阵列步骤

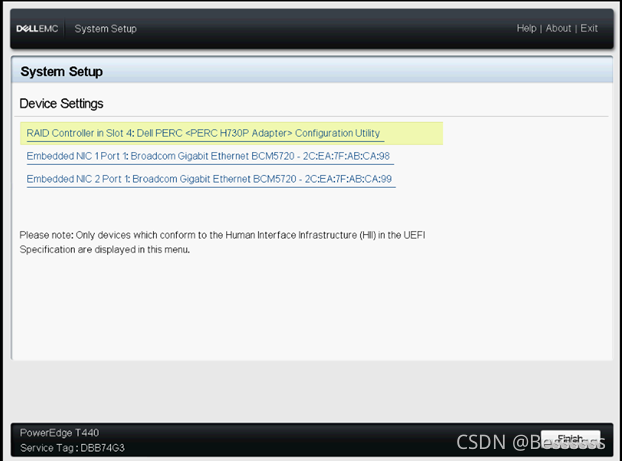

2.设备设置;选择<device settings>;配置应用程序

dell服务器使用IDRAC配置RAID独立冗余磁盘阵列步骤

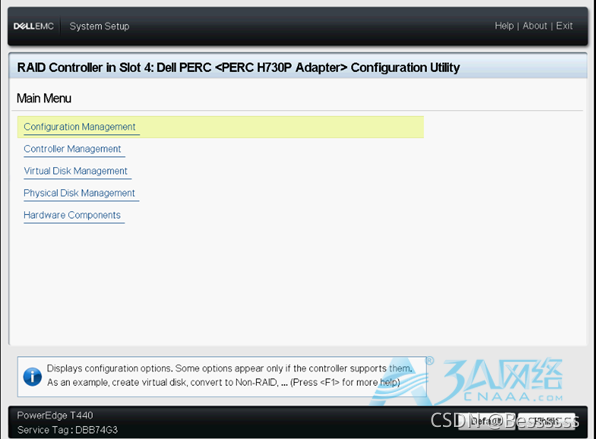

3.选择configurationUtility ;

dell服务器使用IDRAC配置RAID独立冗余磁盘阵列步骤

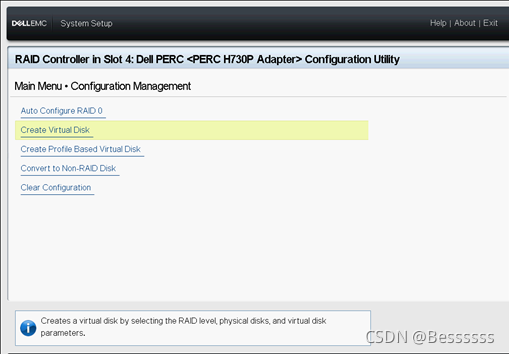

4.选择;创建虚拟磁盘

dell服务器使用IDRAC配置RAID独立冗余磁盘阵列步骤

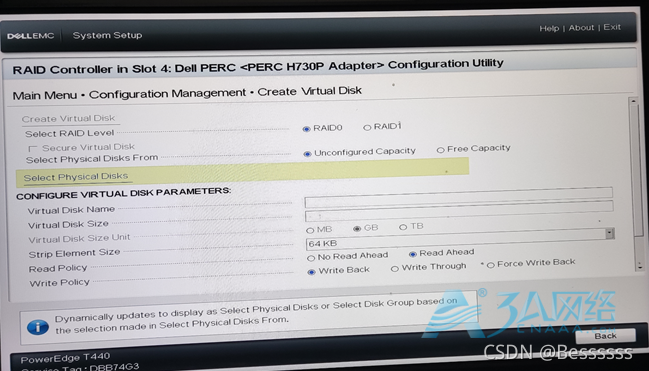

5.通过选择需要创建的RAID级别,因为只有两块硬盘,选择Raid1(RAID级别所需的要求要跟硬盘数量匹配)

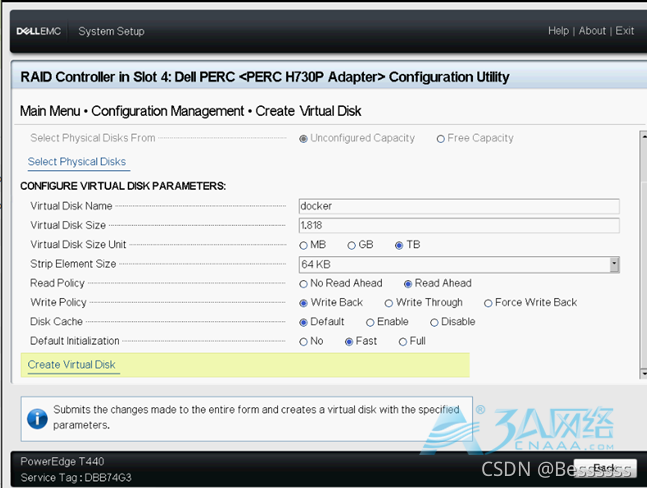

说明:在中,Unconfigured Capacity(默认):指使用未配置的磁盘空间创建虚拟磁盘;Free Capacity:指使用已有磁盘组的剩余空间创建虚拟磁盘。在下可以设置虚拟磁盘的名称、大小、条带大小、读写策略、初始化(默认是No)等参数,如果没有特殊要求,默认即可。

dell服务器使用IDRAC配置RAID独立冗余磁盘阵列步骤
dell服务器使用IDRAC配置RAID独立冗余磁盘阵列步骤

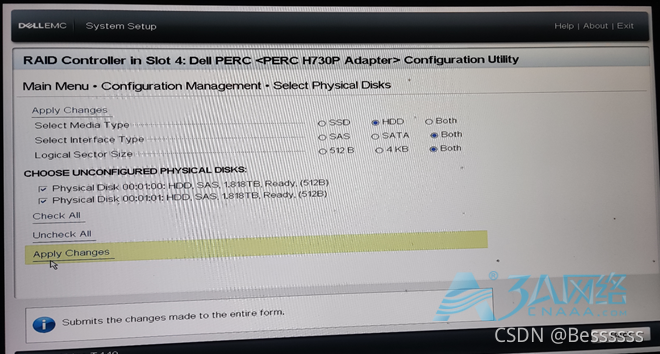

6.再点击选择要在其上创建虚拟磁盘的物理磁盘。

dell服务器使用IDRAC配置RAID独立冗余磁盘阵列步骤

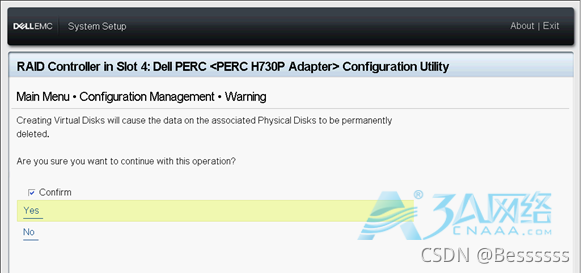

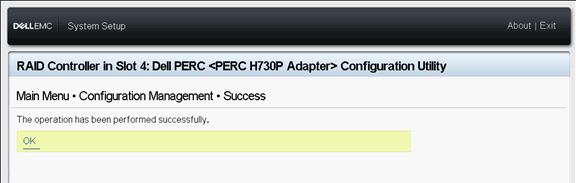

7.勾选,点击完成RAID创建;

dell服务器使用IDRAC配置RAID独立冗余磁盘阵列步骤
dell服务器使用IDRAC配置RAID独立冗余磁盘阵列步骤

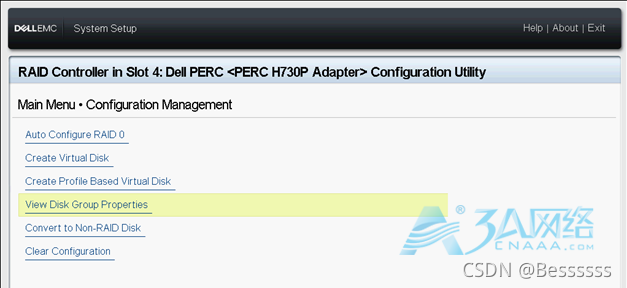

8.点击,查看创建的虚拟磁盘。

dell服务器使用IDRAC配置RAID独立冗余磁盘阵列步骤
dell服务器使用IDRAC配置RAID独立冗余磁盘阵列步骤

上图可见!配置完毕!!
